HGH四方型
HGH系列--重負荷四方型滾珠線性滑軌
HGH系列滑軌特點：
1、自動調心能力
來自圓弧溝槽的DF組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有點偏差，也能夠被線性滑塊內部吸收，產生自動調心能力的效果而得到高精度穩定的平滑運動。
2、具有互換性
由于對生產制造精度嚴格管控，線性滑軌尺寸能夠維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，因此部分系列精度具可換性，客戶可依需要訂購滑軌或滑塊。
3、所有方向具有高剛性
運用四列式圓弧溝槽，配合四列鋼珠等45度的接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷。
注：1kgf=9.81N
|

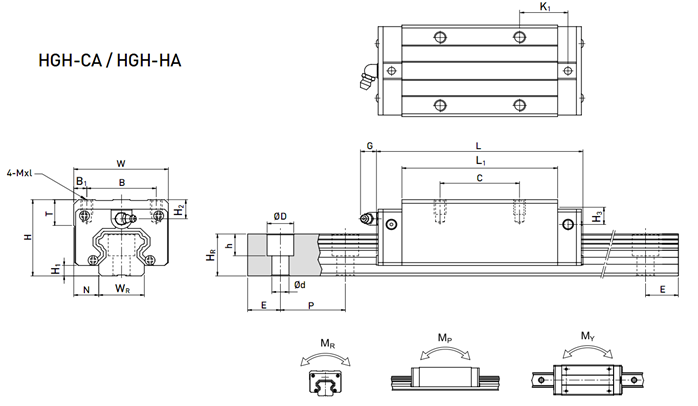

型號 |
組件尺寸 |
滑塊尺寸 |
滑軌尺寸 |
||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
4.85 |
5.3 |
M4 |
6 |
7.95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
|
|
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.5 |
6 |
12 |
M5 |
8 |
6 |
6 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
|
|
HGH20HA |
50 |
65.2 |
92.2 |
12.6 |
|||||||||||||||||||
|
40 |
5.5 |
12.5 |
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
6 |
12 |
M6 |
8 |
10 |
9 |
23 |
22 |
11 |
9 |
7 |
60 |
20 |
|
|
HGH25HA |
50 |
78.6 |
104.6 |
19.6 |
|||||||||||||||||||
|
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
6 |
12 |
M8 |
8.5 |
9.5 |
13.8 |
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
|
HGH30HA |
60 |
93 |
120.4 |
21.75 |
|||||||||||||||||||
|
55 |
7.5 |
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
7 |
12 |
M8 |
10.2 |
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
|
HGH35HA |
72 |
105.8 |
138.2 |
22.5 |
|||||||||||||||||||
|
70 |
9.5 |
20.5 |
86 |
60 |
13 |
60 |
97 |
139.4 |
23 |
10 |
12.9 |
M10 |
16 |
18.5 |
30.5 |
45 |
38 |
20 |
17 |
14 |
105 |
22.5 |
|
|
HGH45HA |
80 |
128.8 |
171.2 |
28.9 |
|||||||||||||||||||
|
80 |
13 |
23.5 |
100 |
75 |
12.5 |
75 |
117.7 |
166.7 |
27.35 |
11 |
12.9 |
M12 |
17.5 |
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
|
|
HGH55HA |
95 |
155.8 |
204.8 |
36.4 |
|||||||||||||||||||
|
90 |
15 |
31.5 |
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
14 |
12.9 |
M16 |
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
|
|
HGH65HA |
120 |
203.6 |
259.6 |
47.8 |
|||||||||||||||||||
|
型號 |
滑軌固定螺栓尺寸 |
基本動額定負荷 |
基本靜額定負荷 |
容許靜力矩（KN-m） |
重量 |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑塊 |
導軌/米 |
|
|
M4×16 |
11.38 |
16.97 |
0.12 |
0.10 |
0.10 |
0.18 |
1.45 |
|
|
M5×16 |
17.75 |
27.76 |
0.27 |
0.20 |
0.20 |
0.30 |
2.21 |
|
|
HGH20HA |
21.18 |
35.90 |
0.35 |
0.35 |
0.35 |
0.39 |
||
|
M6×20 |
26.48 |
36.49 |
0.42 |
0.33 |
0.33 |
0.51 |
3.21 |
|
|
HGH25HA |
32.75 |
49.44 |
0.56 |
0.57 |
0.57 |
0.69 |
||
|
M8×25 |
38.74 |
52.19 |
0.66 |
0.53 |
0.53 |
0.88 |
4.47 |
|
|
HGH30HA |
47.27 |
69.16 |
0.88 |
0.92 |
0.92 |
1.16 |
||
|
M8×25 |
49.52 |
69.16 |
1.16 |
0.81 |
0.81 |
1.45 |
6.30 |
|
|
HGH35HA |
60.21 |
91.63 |
1.54 |
1.40 |
1.40 |
1.92 |
||
|
M12×35 |
77.57 |
102.71 |
1.98 |
1.55 |
1.55 |
2.73 |
10.41 |
|
|
HGH45HA |
94.54 |
136.46 |
2.63 |
2.68 |
2.68 |
3.61 |
||
|
M14×45 |
114.44 |
148.33 |
3.69 |
2.64 |
2.64 |
4.17 |
15.08 |
|
|
HGH55HA |
139.35 |
196.20 |
4.88 |
4.57 |
4.57 |
5.49 |
||
|
M16×50 |
163.63 |
215.33 |
6.65 |
4.27 |
4.27 |
7.00 |
21.18 |
|
|
HGH65HA |
208.36 |
303.13 |
9.38 |
7.38 |
7.38 |
9.82 |
||
